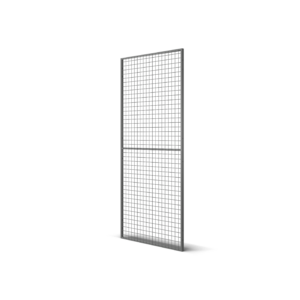

UX450 패널
패널 UX 450은 2,200mm와 800mm의 두 가지 높이와 200mm에서 최대 1,500mm 사이의 8가지 너비로 제공됩니다. 메쉬 구멍이 50x50mm인 프레스 용접된 3x3.75mm 와이어로 구성된 메쉬가 30x20mm 튜브형 프레임에 용접되어 강도를 높였습니다. 이 시스템은 완전히 분리 및 재배치가 가능합니다. 패널은 회색 RAL 7037 마감의 파우더 코팅이 기본으로 제공되지만, 요청 시 다른 RAL 색상도 제공됩니다. 패널은 외부 사용 또는 냉장 보관 구역용으로 용융 아연 도금하여 공급할 수도 있습니다.
Variants
패널, 포스트 및 분체 도장된 액세서리의 마감 색상은 품목 번호(ART. NO.)의 마지막 숫자로 구분됩니다. "1" = RAL 7037 더스티 그레이(Dusty Grey) "2" = RAL 1018 징크 옐로우(Zinc Yellow) "5" = 기타 RAL 색상 또는 절단/용접된 제품 "6" = RAL 9005 제트 블랙(Jet Black) "8" = 용융 아연 도금(Hot dip galvanized)

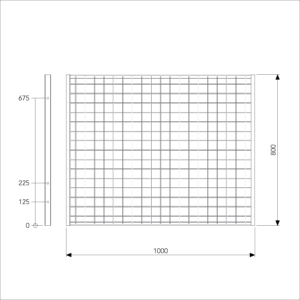

| Art. Nr | Components | Width (mm) | Mesh size (mm) | Frame (mm) |
|---|---|---|---|---|
| 36070011 | Panel UX450 800x700 | 700 | 50x50 | 30x20 |
| 36080011 | Panel UX450 800x800 | 800 | 50x50 | 30x20 |
| 36050011 | Panel UX450 800x500 | 500 | 50x50 | 30x20 |
| 36020011 | Panel UX450 800x200 | 200 | 50x50 | 30x20 |
| 36030011 | Panel UX450 800x300 | 300 | 50x50 | 30x20 |
| 36120011 | Panel UX450 800x1200 | 1200 | 50x50 | 30x20 |
| 36150011 | Panel UX450 800x1500 | 1500 | 50x50 | 30x20 |
| 36100011 | Panel UX450 800x1000 | 1000 | 50x50 | 30x20 |
패널, 포스트 및 분체 도장된 액세서리의 마감 색상은 품목 번호(ART. NO.)의 마지막 숫자로 구분됩니다. "1" = RAL 7037 더스티 그레이(Dusty Grey) "2" = RAL 1018 징크 옐로우(Zinc Yellow) "5" = 기타 RAL 색상 또는 절단/용접된 제품 "6" = RAL 9005 제트 블랙(Jet Black) "8" = 용융 아연 도금(Hot dip galvanized)

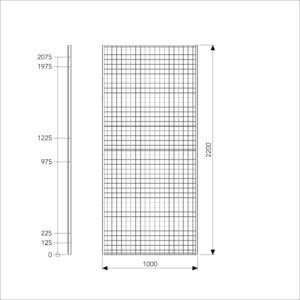

| Art. Nr | Components | Width (mm) | Mesh size (mm) | Frame (mm) |
|---|---|---|---|---|
| 36080001 | Panel UX450 2200x800 | 800 | 50x50 | 30x20 |
| 36050001 | Panel UX450 2200x500 | 500 | 50x50 | 30x20 |
| 36070001 | Panel UX450 2200x700 | 700 | 50x50 | 30x20 |
| 36020001 | Panel UX450 2200x200 | 200 | 50x50 | 30x20 |
| 36030001 | Panel UX450 2200x300 | 300 | 50x50 | 30x20 |
| 36120001 | Panel UX450 2200x1200 | 1200 | 50x50 | 30x20 |
| 36150001 | Panel UX450 2200x1500 | 1500 | 50x50 | 30x20 |
| 36100001 | Panel UX450 2200x1000 | 1000 | 50x50 | 30x20 |
Downloads
| Name | ||
|---|---|---|
| Panel UX450 Partitioning System - datasheet |
Type
Product sheets |
Download |
